Hvað er einangrunarefni?

  01. Skilgreining á einangrunarefnum

  Efni úr efnum með rúmmálsviðnám 10⁹~ 10²²Ω·cm eru kölluð einangrunarefni í raftækni, einnig þekkt sem dielectrics.

  Einangrunarefni hafa mjög mikla mótstöðu gegn DC straumi. Vegna mikillar viðnáms þeirra, undir áhrifum DC spennu, að undanskildum mjög litlum yfirborðslekastraumi, eru þeir í raun nánast óleiðandi; en fyrir AC straum er rafrýmd straumur. Pass, einnig almennt talið vera ekki leiðandi. Því meiri viðnám sem einangrunarefnið er, því betri eru einangrunareiginleikar þess.

02. Flokkun einangrunarefna:

  (1) Gas einangrunarefni

  Venjulega hafa þurrar lofttegundir við eðlilegt hitastig og þrýsting almennt góða einangrunareiginleika, svo sem loft, köfnunarefni, brennisteinshexaflúor o.s.frv. Gasspennar einangraðir með brennisteinshexaflúoríði eru nú mikið notaðir.

  (2) Fljótandi einangrunarefni

  Fljótandi einangrunarefni eru venjulega til í formi olíu, einnig þekkt sem einangrunarolía, svo sem spenniolía, rofaolía, þéttaolía osfrv. Að auki innihalda fljótandi einangrunarefni einangrunarlím o.fl.

  (3) Solid einangrunarefni

  Algeng solid einangrunarefni eru aðallega einangrunarpappír, einangrunarpappi, viður, raflagskipt viður, fenólpappi, fenóldúkaplata, glerdúkaplata osfrv.

03. Grunneiginleikar einangrunarefna:

  (1) Rafmagnsafköst

  Rafmagns eiginleikar einangrunarefna eru mikilvægustu eiginleikar spennubreyta og eru mikilvægur þáttur í vali á einangrunarefnum. Rafmagnsafköst fela aðallega í sér eftirfarandi þætti:

① Einangrunarþol

  Jafnspennan sem er beitt á milli tveggja rafskauta einangrunartækis deilt með straumnum sem fer á milli rafskautanna tveggja er einangrunarviðnámið.

  Einangrunarviðnám er skipt í yfirborðseinangrunarviðnám og rúmmál einangrunarþol. Yfirborðseinangrunarviðnám táknar getu til að koma í veg fyrir að straumur berist meðfram yfirborði rafeindabúnaðar; rúmmál einangrunarviðnám táknar hæfileikann til að koma í veg fyrir að straumur berist meðfram innri rafeindabúnaði.

②Rafmagnsstyrkur

  Þegar rafsviðsstyrkur fer yfir leyfilegt gildi (kritískt gildi) sem miðillinn þolir missir miðillinn einangrandi eiginleika. Þetta fyrirbæri er kallað rafrænt niðurbrot miðilsins. Spennan þegar rafmagnsbilun á sér stað er kölluð sundurliðunarspenna og samsvarandi rafsviðsstyrkur er kallaður rafstyrkur miðilsins.

  Rafstyrkur einangrunarefna fer eftir forvinnsluaðstæðum efnisins sjálfs, hitastigi, rakastigi og öðrum skyldum þáttum. Rafmagns eiginleikar einangrunarefna sem notuð eru í spennum eru einnig nátengdir uppbyggingu og notkunarskilyrðum spennisins sjálfs.

  Eftir að rafmagnsbilun á sér stað í föstu einangrunarefni getur það ekki endurheimt sig og verður að skipta um það. Hins vegar, eftir að rafmagnsbilun á sér stað í vökva- eða gaseinangrunarefni, getur það endurheimt upprunalega einangrunarframmistöðu sína eftir nokkurn tíma, sem er teygjanlegt sundurliðun. .

③ Rafmagns tap

  Í rafsviði til skiptis er aflið sem einangrunarefnið gleypir og dreifist í formi hita kallað raftap. Rafmagnstapið endurspeglast af snerti raftapshornsins (tanδ). Það er, því meiri sem tanδ, því meira sem rafstraumstapið, því hærra hitastig rafstraumsins og því hraðar sem efnið eldist.

④ Rafmagnsfasti

  Rafstuðull er eðlisstærð sem einkennir skautunarstig rafeinda undir rafsviði til skiptis. Fyrir ísótrópískan línulegan einangrunarmiðil er rafstuðull hans:

  Í formúlunni, ε er rafstuðull rafstuðulsins; ε₀ er rafstuðull í lofttæmi; ε_r er hlutfallslegur rafstuðull rafmagnsins.

  Venjulega er hlutfallslegur rafstuðull notaður til að mæla skautunarstig rafefnisins. Því stærri ε_r er, því hærra sem skautunarstig rafmagnsins er undir virkni rafsviðsins.

(2) Hitaþol

  Eftir að spennirinn er tekinn í notkun er einangrunarmiðillinn í honum í umhverfi með hærra hitastigi. Á sama tíma, undir virkni rafsviðsins, myndar einangrunarefnið sjálft einnig hita. Ef ekki er hægt að jafna upphitun og hitaleiðni einangrunarefnisins mun hitastigið halda áfram að hækka og einangrunarefnið mun fljótt missa einangrunareiginleika sína og valda niðurbroti. Þessi eyðilegging einangrunarmiðilsins er kölluð varma niðurbrot.

  Vísar sem endurspegla hitaþolna frammistöðu einangrunarefna eru hitaþol, stöðugleiki, hámarks leyfilegt rekstrarhitastig og hitaþolið einkunn. Grunnskilgreiningar þeirra eru sem hér segir:

① Hitaþol

  Gefur til kynna getu einangrunarefna til að viðhalda rafeiginleikum sínum, vélrænni eiginleikum, eðlis- og efnafræðilegum eiginleikum og öðrum eiginleikum við háan hita.

② Hitastöðugleiki

  Það vísar til getu einangrunarefnisins til að viðhalda eðlilegu ástandi sínu án þess að breyta rafeiginleikum þess, vélrænni eiginleikum, eðlis- og efnafræðilegum eiginleikum og öðrum eiginleikum þegar hitastigið breytist ítrekað.

③ Hámarks leyfilegt rekstrarhitastig

  Það vísar til hitastigsins þar sem einangrunarefnið getur viðhaldið nauðsynlegum rafeiginleikum, vélrænni eiginleikum og eðlis- og efnafræðilegum eiginleikum í langan tíma (15 til 20 ár) án þess að það versni verulega.

④Hitaþolsstig

  Gefur til kynna hámarks leyfilegt rekstrarhitastig einangrunarefnisins. Hitaþol einangrunarefna er aðallega 90 ℃, 105 ℃, 120 ℃, 130 ℃, 155 ℃, 180 ℃, 200 ℃, 220 ℃ osfrv.

  (3) Vélrænir eiginleikar

  Einangrunarhlutar sem notaðir eru á spennubreyta verða, auk einangrunarvirkni þeirra, að standast ýmsa krafta eins og þrýsting og spennu meðan á notkun stendur. Þetta krefst þess að einangrunarefnin hafi góða vélrænni eiginleika við leyfilegt rekstrarhitastig.

Vísar sem endurspegla vélræna eiginleika einangrunarefna eru styrkur og hörku og skilgreiningar þeirra eru sem hér segir:

①Hörku

  Gefur til kynna getu yfirborðs efnis til að standast aflögun eftir að hafa verið beitt þrýstingi.

②Styrkur

  Gefur til kynna getu efnisins til að viðhalda lögun sinni án aflögunar eftir að hafa orðið fyrir krafti (togkraftur, þrýstikraftur, beygjukraftur, höggkraftur, titringskraftur).

  (4) Líkamlegir og efnafræðilegir eiginleikar:

  Einangrunarhlutar hafa verið sökktir í spenniolíu í langan tíma. Spenniolían má ekki tæra eða leysa upp einangrunarefnin og einangrunarefnin mega ekki hafa neikvæð áhrif á frammistöðu spenniolíunnar. Fyrir einangrunarefni utandyra er krafist að það geti staðist veðrun útfjólubláa geisla, rigningu og aðra þætti við langtímanotkun.

  Fyrir gaseinangrunarefni eru helstu eðlis- og efnafræðilegir frammistöðuvísar bræðslumark, sublimation point, sýrustig osfrv.

  Fyrir fljótandi einangrunarefni eru helstu eðlis- og efnafræðilegir frammistöðuvísar flassmark, frostmark, seigja, sýrugildi, spennu á milli yfirborðs, fast efni osfrv.

  Fyrir solid einangrunarefni eru helstu eðlis- og efnafræðilegar frammistöðuvísar öskuinnihald, sýrugildi, rakaþol, samhæfni við spenniolíu osfrv.

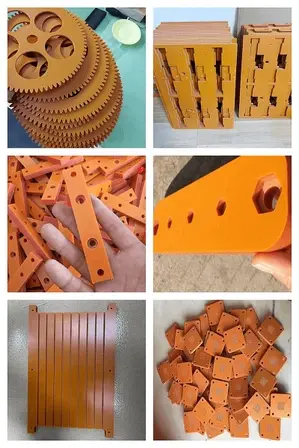

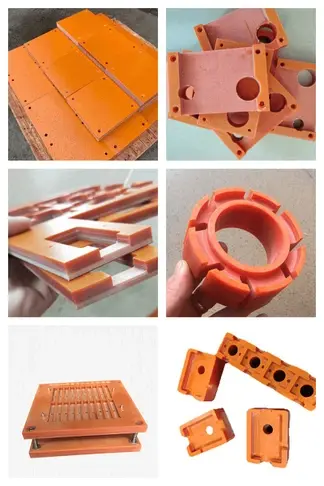

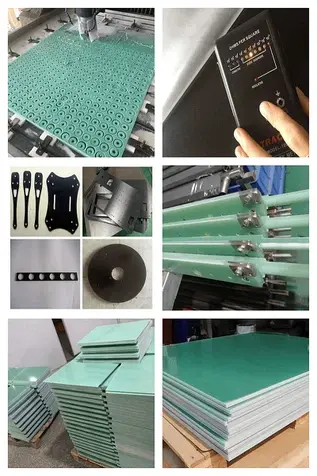

   Hebei Jinghong Electronic Technology Co., Ltd. framleiðir og selur hágæða halógenfríar einangrunarplötur, einangrunarrör og epoxýkvoða. Helstu vörur þess eru: Epoxý plastefni lak,Fenól plastefni lak, Einangrunarrör,o.fl.
